画面一覧

No ユースケースグループ名 ユースケース名 画面ID 画面名 説明 備考
1 ログイン ログインする A101 ログイン画面 ログインする画面
2 記事閲覧 記事を閲覧する B101 記事一覧画面 全ての記事のタイトルを表示する画面
3 記事閲覧、コメント投稿 記事を閲覧する、コメントを投稿する B102 記事詳細画面 特定の記事の本文やコメントを表示、コメントを投稿する画面
4 記事投稿 記事を投稿する C101 記事投稿画面 投稿する記事を入力する画面
5 記事投稿 記事を投稿する C102 記事投稿確認画面 投稿する記事を確認する画面
6 記事修正 記事を修正する D101 記事修正画面 既存の記事を修正する画面
7 記事修正 記事を修正する D102 記事修正確認画面 記事の修正を確認する画面
8 記事削除 記事を削除する E101 記事削除確認画面 既存の記事を削除する画面

画面遷移図

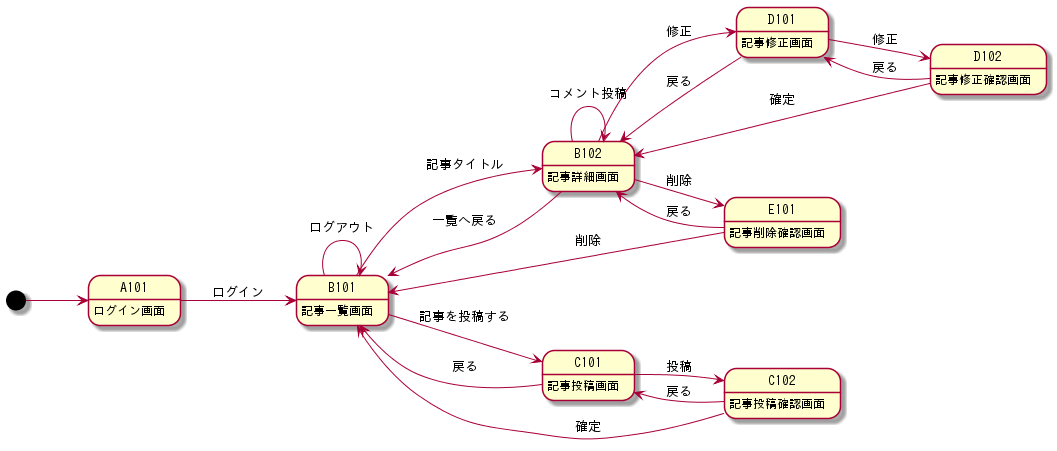

left to right direction skinparam defaultFontName IPAGothic A101 : ログイン画面 B101 : 記事一覧画面 B102 : 記事詳細画面 C101 : 記事投稿画面 C102 : 記事投稿確認画面 D101 : 記事修正画面 D102 : 記事修正確認画面 E101 : 記事削除確認画面 [*] --> A101 A101 --> B101 : ログイン B101 --> B102 : 記事タイトル B101 --> C101 : 記事を投稿する C101 --> C102 : 投稿 C102 --> B101 : 確定 B102 --> D101 : 修正 D101 --> D102 : 修正 D102 --> B102 : 確定 B102 --> E101 : 削除 E101 --> B101 : 削除 B102 --> B102 : コメント投稿 B102 --> B101 : 一覧へ戻る C101 --> B101 : 戻る C102 --> C101 : 戻る D101 --> B102 : 戻る D102 --> D101 : 戻る E101 --> B102 : 戻る B101 --> B101 : ログアウト

画面仕様

ログイン画面

画面ID:A101
画面名:ログイン画面

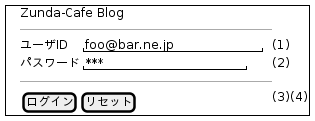

skinparam defaultFontName IPAGothic @startuml salt {+ |　|Zunda-Cafe Blog |*|*|. |　| --- |*|*|. |　|ユーザID|"foo@bar.ne.jp "|.| (1) |　|パスワード|"*********** "|.| (2) |　| --- |*|*|. |　|{[ログイン]|[リセット]}|*|*| (3)(4) } @enduml

No 論理項目名 論理項目種別 入力 出力 必須 桁最小 桁最大 文字種別
1 ユーザID テキストボックス ○ ー ○ 1 64 半角文字
2 パスワード テキストボックス ○ ー ○ 1 64 半角文字
3 ログイン ボタン ー ー ー ー ー ー
4 リセット ボタン ー ー ー ー ー ー

記事一覧画面

画面ID:B101
画面名:記事一覧画面

skinparam defaultFontName IPAGothic @startuml salt {+ |　|Zunda-Cafe Blog |*|*|. |　|[記事を投稿する]|*|*| (1) |　| --- |*|*|. |　|記事タイトル|*|.| (2) |　|記事タイトル|*|.| (2) |　|記事タイトル|*|.| (2) |　|記事タイトル|*|.| (2) |　|記事タイトル|*|.| (2) |　| --- |*|*|. |　|[ログアウト]|*|*| (3) } @enduml

No 論理項目名 論理項目種別 入力 出力 必須 桁最小 桁最大 文字種別
1 記事を投稿する ボタン ー ー ー ー ー ー
2 記事タイトル リンク ー ○ ー ー ー ー
3 ログアウト ボタン ー ー ー ー ー ー

全ての記事の記事タイトルを表示する。

記事詳細画面

画面ID:B102
画面名:記事詳細画面

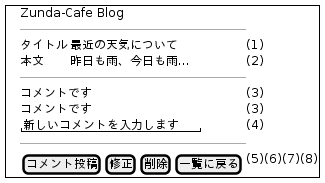

skinparam defaultFontName IPAGothic @startuml salt {+ |　|Zunda-Cafe Blog |*|*|. |　| --- |*|*|. |　|タイトル|最近の天気について |.| (1) |　|本文|昨日も雨、今日も雨… |.| (2) |　| --- |*|*|. |　|コメントです|*|*| (3) |　|コメントです|*|*| (3) |　|"新しいコメントを入力します "|*|*| (4) |　| --- |*|*|. |　|{[コメント投稿]|[修正]|[削除]|[一覧に戻る]}|*|*| (5)(6)(7)(8) } @enduml

No 論理項目名 論理項目種別 入力 出力 必須 桁最小 桁最大 文字種別
1 記事タイトル テキスト ー ○ ー ー ー ー
2 記事本文 テキスト ー ○ ー ー ー ー
3 コメント テキスト ー ○ ー ー ー ー
4 新規コメント テキストエリア ○ ー ー 1 1024 ー
5 コメント投稿 ボタン ー ー ー ー ー ー
6 修正 ボタン ー ー ー ー ー ー
7 削除 ボタン ー ー ー ー ー ー
8 一覧に戻る ボタン ー ー ー ー ー ー

「修正」「削除」ボタンはログインユーザが投稿した記事の場合のみ表示する。

記事投稿画面

画面ID:C101
画面名:記事投稿画面

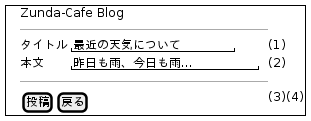

skinparam defaultFontName IPAGothic @startuml salt {+ |　|Zunda-Cafe Blog |*|*|. |　| --- |*|*|. |　|タイトル|"最近の天気について "|.| (1) |　|本文|"昨日も雨、今日も雨… "|.| (2) |　| --- |*|*|. |　|{[投稿]|[戻る]}|*|*| (3)(4) } @enduml

No 論理項目名 論理項目種別 入力 出力 必須 桁最小 桁最大 文字種別
1 記事タイトル テキストボックス ○ ー ○ 1 64 ー
2 記事本文 テキストエリア ○ ー ○ 1 1024 ー
3 投稿 ボタン ー ー ー ー ー ー
4 戻る ボタン ー ー ー ー ー ー

記事修正画面

画面ID:D101
画面名:記事修正画面

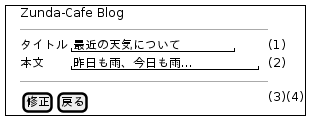

skinparam defaultFontName IPAGothic @startuml salt {+ |　|Zunda-Cafe Blog |*|*|. |　| --- |*|*|. |　|タイトル|"最近の天気について "|.| (1) |　|本文|"昨日も雨、今日も雨… "|.| (2) |　| --- |*|*|. |　|{[修正]|[戻る]}|*|*| (3)(4) } @enduml

No 論理項目名 論理項目種別 入力 出力 必須 桁最小 桁最大 文字種別
1 記事タイトル テキストボックス ○ ○ ○ 1 64 ー
2 記事本文 テキストエリア ○ ○ ○ 1 1024 ー
3 修正 ボタン ー ー ー ー ー ー
4 戻る ボタン ー ー ー ー ー ー

記事修正確認画面

画面ID:D102
画面名:記事修正確認画面

skinparam defaultFontName IPAGothic @startuml salt {+ |　|Zunda-Cafe Blog |*|*|. |　| --- |*|*|. |　|タイトル|最近の天気について |.| (1) |　|本文|昨日も雨、今日も雨… |.| (2) |　| --- |*|*|. |　|{[確定]|[戻る]}|*|*| (3)(4) } @enduml

No 論理項目名 論理項目種別 入力 出力 必須 桁最小 桁最大 文字種別
1 記事タイトル テキスト ー ○ ー ー ー ー
2 記事本文 テキスト ー ○ ー ー ー ー
3 確定 ボタン ー ー ー ー ー ー
4 戻る ボタン ー ー ー ー ー ー

記事削除確認画面

画面ID:E101
画面名:記事削除確認画面

skinparam defaultFontName IPAGothic @startuml salt {+ |　|Zunda-Cafe Blog |*|*|. |　| --- |*|*|. |　|タイトル|最近の天気について |.| (1) |　|本文|昨日も雨、今日も雨… |.| (2) |　| --- |*|*|. |　|{[削除]|[戻る]}|*|*| (3)(4) } @enduml

No 論理項目名 論理項目種別 入力 出力 必須 桁最小 桁最大 文字種別
1 記事タイトル テキスト ー ○ ー ー ー ー
2 記事本文 テキスト ー ○ ー ー ー ー
3 削除 ボタン ー ー ー ー ー ー
4 戻る ボタン ー ー ー ー ー ー
